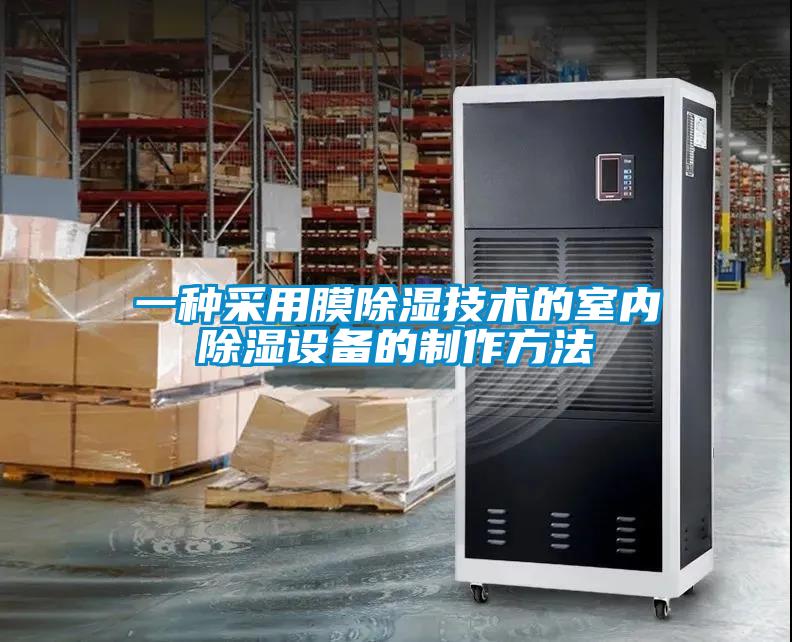

一種采用膜除濕技術的室內除濕設備的制作方法

　　1.本實用新型涉及一種室內除濕設備，具體涉及一種采用膜除濕技術的室內除濕設備，可以用于室內除濕等。背景技術：2.氣體除濕是指除去氣體中所含的水蒸汽。就水蒸汽自身而言，對人類健康和環境沒有危害。但當空氣中水蒸汽含量過高時，會造成人體感官不適，甚至于細菌滋生，引發疾病；鋼材受水蒸汽影響很大，當水蒸汽在空氣中的含量超過一定值時，會發生電化學腐蝕，造成資源浪費；工業生產中的氣體閥門、化工、醫藥產品包裝線的保護氣、自動化儀表生產等過程對氣體濕度的要求都很高。因此，在許多場合下必須控制氣體中水蒸汽的含量。3.近年來，隨著人們對除濕必要性的認識越來越深入，除濕技術發展迅速。目前除濕方法主要有冷卻除濕，吸附除濕，吸收除濕，壓縮除濕。4.1.冷卻除濕。此法是將濕氣體與低于其可凝蒸汽露點的液體或固體壁面接觸，使水蒸氣冷凝，從而除去多余的水蒸氣。此法能耗高，無法得到較低露點的干燥氣。5.2.吸附除濕。此法是用固體吸附劑，如氯化鋰、硅膠、分子篩、氯化鈣等，吸附氣體中的水汽，從而達到除濕的目的。吸收劑吸附容量小，再生能耗高，易造成二次污染，成本高。6.3.吸收除濕。此法是將氣體于吸濕性液體接觸進行物理或化學吸收，降低其中水蒸氣含量以達到除濕的目的。此法除濕溶液除濕效果差，除濕器效率低，且吸收水蒸氣的后的除濕溶液難回收，難處理。7.4.壓縮除濕。此法是將氣體壓縮到一定壓力，使其地域該溫度下的飽和蒸氣壓，水蒸氣凝結。此法適用于高濕度條件下小氣量氣體除濕，所需壓力大，功耗高，費用高。8.近年來，隨著膜技術的發展，膜法除濕技術引起廣泛關注。它是以選擇性透過膜作為分離介質，在膜兩側驅動力(壓力差)的作用下，將膜一側的水蒸氣透過膜，實現除濕的效果。綜上所述選擇性透過膜技術處理技術的特點：9.1.膜具有選擇性，水蒸氣的透過速率比氮?dú)狻⒀鯕獾雀咧辽賰蓚€(gè)數量級。10.2.膜具有耐壓性，增大膜兩側的滲透壓需要增加膜兩側的壓力差，用作膜除濕的選擇性透過膜需耐壓0.1mpa。11.3.膜具有較高透濕量，需除濕的空氣在選擇性透過膜組件內的停留時間較短，只有透濕量足夠大才能使除濕氣中的水蒸氣及時透過膜材進入選擇性透過膜組件的吹掃氣腔室。12.綜上所述，膜除濕技術干燥濕空氣的工藝，具有傳統除濕方法無法比擬的特點。目前，由于用于膜除濕的選擇性透過膜材技術要求高，采用市場上常用膜材是無法獲得低露點的空氣。技術實現要素：13.針對現有技術中存在的上述問題，本實用新型提供了一種采用膜除濕技術的室內除濕設備，其中設置有膜組件單元，具有較高的透水蒸氣選擇性，耐壓，透濕量高，可將使空氣的露點降到-10℃。14.一種采用膜除濕技術的室內除濕設備，能夠?qū)⒖諝饴饵c(diǎn)降低到-10℃以下，解決了冷卻除濕只適用于露點不低于5℃的技術問題。膜組件單元中的選擇性透過膜使用非極性單體和極性單體共聚的嵌段聚合物，其中非極性單體包括乙烯、苯乙烯、丙烯、異氰酸酯等的一種或兩種以上，極性單體包括聚乙二醇、丙烯酸、鄰苯乙烯磺酸的一種或兩種以上。15.為了達到上述目的，本實用新型的技術方案是這樣實現的：16.本實用新型提供一種采用膜除濕技術的室內除濕設備，包括：17.膜組件單元，所述膜組件單元包括支撐板體，所述支撐板體中間鏤空，所述支撐板體中間鏤空上設置有選擇性透濕膜；18.在所述膜組件單元上設置有除濕氣進口和除濕氣出口，所述的除濕氣進口和除濕氣出口形成除濕氣流道，所述的除濕氣流道設置在所述選擇性透濕膜的一側；19.在所述膜組件單元設置有吹掃氣進口和吹掃氣出口，所述的吹掃氣進口和吹掃氣出口形成吹掃氣流道，所述的吹掃氣流道設置在所述選擇性透濕膜的另一側。20.本實用新型中，濕氣由膜組件單元前的除濕氣進口經除濕氣風機加壓吹入，在膜組件單元內的選擇性透過膜在除濕氣流道所在一側形成正壓力。吹掃氣由膜組件單元后的吹掃氣出口的吹掃氣風機抽負壓，從膜組件單元吹掃氣進口進入膜組件單元，在膜組件單元內選擇性透過膜吹掃氣流道一側形成負壓力。以選擇性透過膜作為分離介質，在膜兩側驅動力(壓力差)的作用下，將膜一側的水蒸氣(即濕氣)透過膜，實現除濕的效果，通過膜組件單元除去水蒸氣。21.選擇性透濕膜的兩側形成的壓力差的作用下，將膜一側的水蒸氣透過膜，實現除濕的效果。22.進一步，濕空氣在膜組件單元流道內直線流動，在支撐板體中間鏤空的腔室內減速；所述除濕氣在膜組件單元內的流量為30-40m3/min。23.進一步，吹掃氣在膜組件單元流道內直線流動，在支撐板體中間鏤空的腔室內減速，所述吹掃氣在膜組件單元內流量為20-30m3/min。24.進一步，除濕氣在膜組件單元支撐板體中間鏤空的腔室內濕度隨氣體流動方向逐漸下降。25.進一步，吹掃氣在膜組件單元支撐板體中間鏤空的腔室內濕度隨氣體流動方向逐漸上升。26.進一步，所述的除濕氣進口連接有除濕氣風機，所述的除濕氣風機與所述除濕氣進口通過管道連接。所述除濕氣由膜組件單元前的除濕氣進口經除濕氣風機加壓吹入，在膜組件單元內的選擇性透過膜除濕側形成正壓力。除濕氣經過送風管路由膜組件單元除濕氣進風口吹入膜組件單元后在選擇性透過膜一側形成正壓力，水蒸氣通過選擇性透過膜后，經膜組件單元干燥氣出口排出干燥空氣。27.所述除濕氣管路風機在膜組件單元進風側，以吹風形式將除濕氣吹入膜組件單元。28.進一步，所述的吹掃氣出口連接有吹掃氣風機，所述吹掃氣出口與所述的吹掃氣風機通過管道連接。所述吹掃氣由膜組件單元后的吹掃氣出口的吹掃氣風機抽負壓，從膜組件單元吹掃氣進口進入膜組件單元，在膜組件單元內選擇性透過膜吹掃側形成負壓力。吹掃氣在膜組件單元吹掃氣排氣出口風機作用下，經過膜組件單元吹掃氣進氣口抽入膜組件單元后在選擇性透過膜一側形成負壓力，將通過選擇性透過膜的水蒸氣帶出膜組件單元。29.所述吹掃氣管路風機在膜組件單元出風側，以抽風形式將吹掃氣抽出膜組件單元。30.進一步，所述除濕氣經過膜組件單元后由膜組件單元除濕氣出口排出到室內，氣體露點可低至-10℃。31.進一步，所述吹掃氣經過膜組件單元后由膜組件單元出口排出到室外。32.采用上述結構設置的除濕設備具有以下優點：33.1.經過除濕后的氣體露點低。本實用新型所采用的選擇性透過膜技術具有較高的透濕量，水蒸氣透過速率快，經過除濕后的空氣濕度遠低于傳統除濕技術。經過除濕后的空氣露點可低至-10℃。34.2.膜組組件使用壽命長。由于本方案采用的選擇性透濕膜還具有防霉作用，防霉等級達到0級。膜組件長時間在高濕度環境下工作也不會發霉，大大提升了膜組件的使用時間，延長使用壽命。35.3.除濕后的空氣質量好。由于本方案采用的選擇性透濕膜還具有抗菌殺菌的作用，抗菌率能達到99％，細菌和病毒均能被大部分去除。36.4.本實用新型提供的一種采用膜除濕技術室內除濕設備，具有結構設計簡單，易操作，能耗低，綜合成本低等特點。附圖說明37.圖1是本實用新型膜除濕設備的結構示意圖；38.圖2是本實用新型膜除濕設備的氣體路徑示意圖；39.圖3是本實用新型所采用板式膜組件的結構示意圖；40.圖4是本實用新型所采用膜組件單元支撐板體的結構示意圖；41.圖中：1.除濕氣風機；2.吹掃氣風機；3.膜組件單元；4.除濕氣進口；5.吹掃氣出口；6.除濕氣出口；7.吹掃氣進口；3-1.選擇性透過膜；3-2.支撐板體；3-2-1支撐板體中間鏤空。具體實施方式42.下面結合附圖對本實用新型作進一步詳細描述。43.為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型實施方式作進一步地詳細描述。44.實施例145.如圖1、圖2、圖3、所示為本實用新型實施例1，該膜除濕設備通過膜組件單元3、進排氣風機系統除去空氣中的水分，膜組件單元3由支撐板體3-2層和選擇性透濕膜3-1組成，支撐板體3-2有多條流道鏤空，選擇性透濕膜3-1覆蓋于支撐板體3-2中間鏤空3-2-1上，選擇性透濕膜3-1采用非極性單體和極性單體共聚的嵌段聚合物，其中非極性單體包括乙烯、苯乙烯、丙烯、異氰酸酯等的一種或兩種以上，極性單體包括聚乙二醇、丙烯酸、鄰苯乙烯磺酸的一種或兩種以上。46.膜除濕單元3有四個開口，除濕氣進口4和干燥氣出氣口(即除濕氣出口6)由膜組件單元3內選擇性透過膜3-1一側氣體流道相連；吹掃氣進口7和吹掃氣出口5由膜組件單元3內選擇性透過膜3-1另一側氣體流道相連。47.除濕氣經過送風管路由膜組件單元3除濕氣進口4吹入膜組件單元后在選擇性透過膜3-1一側形成正壓力，水蒸氣通過選擇性透過膜3-1后，經膜組件單元干燥氣出口(即除濕氣出口6)排出干燥空氣。48.吹掃氣在膜組件單元3吹掃氣排氣出口風機(即吹掃氣風機2)作用下，經過膜組件單元3吹掃氣進口7抽入膜組件單元3后在選擇性透過膜一側形成負壓力，將通過選擇性透過膜的水蒸氣帶出膜組件單元3。49.除濕氣管路風機(即除濕氣風機1)在膜組件單元3進風側，以吹風形式將除濕氣吹入膜組件單元3。50.吹掃氣管路風機(即吹掃氣風機2)在膜組件單元3出風側，以抽風形式將吹掃氣抽出膜組件單元3。51.在該實施例中，一種采用膜除濕技術的室內除濕設備，包括除濕氣風機1，吹掃氣風機2，膜組件單元3，除濕氣在膜組件單元3內流過，在支撐板體2鏤空處進行水蒸氣交換，水蒸氣透透過膜后，吹掃氣帶出膜組件單元3。52.除濕氣在膜組件單元內的流速為30-40m3/min；吹掃氣在膜組件單元內的流速為20-30m3/min，經過水蒸氣交換后的氣體露點在-10℃。若露點高于-10℃，增大吹掃氣的流量，可以降低除濕氣出口氣體的露點。53.如圖4所示，選擇性透過膜3-1以平鋪的結構方式蓋在支撐層3-2上，在接縫處以環氧樹脂或聚氨酯粘接，或者熱壓焊接，使得選擇性透過膜3-1與支撐板體3-2緊密連接在一起。54.支撐板體3-2包括氣體流道。承壓板體3-2的材質可以選用pc、pet、pp或abs等。55.氣體流道沿承壓板體3-2的軸向設置在上面。如圖4所示，56.選擇性透過膜承受的壓強不小于0.1mpa，透濕量不小于4000g/(m2·24h)。57.應用例158.由除濕氣風機1將露點溫度為15.7℃的除濕氣，以流量為30m3/min從除濕氣進口4吹入膜組件單元3；打開吹掃氣風扇2，以30m3/min的流量，從吹掃氣進口7將出掃氣抽入膜組件單元3，由膜組件單元吹掃氣出口5將吹掃氣抽出；測得又膜組件單元除濕氣出口6吹出的氣體露點為-10.3℃。59.以上所述的具體實施方式對本實用新型的技術方案和有益效果進行了詳細說明，應理解的是以上所述僅為本實用新型的最優選實施例，并不用于限制本實用新型，凡在本實用新型的原則范圍內所做的任何修改、補充和等同替換等，均應包含在本實用新型的保護范圍之內。
