8kgh（千克每小時）柜式除濕機設計.docx

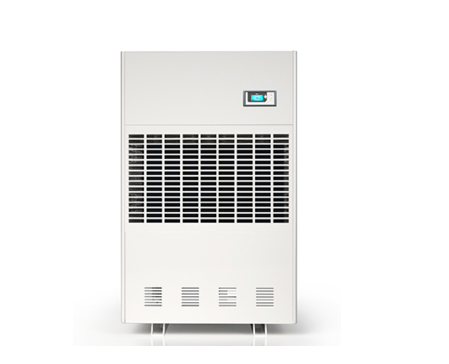

　　2014屆畢業設計(論文)題目:8kg/h柜式除濕機設計學院:專業:班級:姓名:指導教師:起訖日期:2014年6月8kg/h柜式除濕機設計摘要空氣相對濕度對工農業產品的生產工藝和人體生活環境的舒適感有著舉足輕重的影響。我國大部分地區屬于亞熱帶氣候，特別是長江流域及以南地區，空氣相對比較潮濕，對除濕技術的需求尤為突出。除濕技術目前主要有冷凍除濕、固體除濕和液體除濕等。柜式除濕機采用冷凍除濕技術，具有結構簡單、運行方便、可靠性高和能夠連續除濕等優點。目前廣泛應用于生物、環保、冶金、化工、石化、航空航天等領域。本論文介紹了柜式除濕機的工作原理以及主要的結構組成，并簡單介紹了目前國內外冷凍除濕技術的現狀和改進。論文中的柜式除濕機采用冷凍除濕技術，其原理是將濕空氣的溫度降低到露點溫度析出冷凝水，再將空氣通過冷凝器再熱。柜式除濕機系統主要部件由蒸發器、風冷冷凝器、水冷冷凝器、壓縮機、膨脹閥和風機等組成。其中水冷冷凝器的作用是帶走部分冷凝熱，從而起到調節除濕機出風溫度的作用。本論文中的柜式除濕機主要由制冷系統、送風系統和電氣系統三大系統組成。在制冷系統中，由壓縮機壓縮出來的高溫高壓制冷劑氣體進入水冷冷凝器和風冷冷凝器，將熱量傳給空氣和冷卻水，冷凝成常溫高壓制冷劑液體。冷凝后的制冷劑液體經節流閥節流后進入蒸發器，吸收空氣中的熱量蒸發成低溫低壓的氣體，再進入壓縮機壓縮，如此往復循環。在送風系統中，濕空氣經過過濾器被吸入后，在蒸發器內被冷卻到機器露點溫度以下，析出冷凝水。然后在進入風冷冷凝器中吸收冷凝熱升溫，降低空氣的相對濕度。而電氣系統就是控制壓縮機與風機的開關。本論文描寫的是一臺8kg/h柜式除濕機的設計。其設計內容包括蒸發器和風冷冷凝器的設計、壓縮機的選型、水冷冷凝器的選型和風機的選型。本課題采用理論計算法，根據給定的條件計算出系統熱負荷，確定壓縮機。根據確定的制冷量，在取得最大除濕量的情況下確定最佳風量，從而得到實際除濕量為8.40kg/h。然后進行熱平衡計算和制冷循環計算確定各部分的熱負荷，并以此進行蒸發器和風冷冷凝器的結構設計確定其結構。最后對蒸發器和冷凝器進行傳熱計算和阻力壓降計算，并選擇合適的風機。本論文中的除濕機設計著重考慮蒸發器和冷凝器的空氣側的強化傳熱。在蒸發器和冷凝器中采用整體套片式肋片，提高換熱器空氣側換熱系數，從而提高換熱器的整體換熱系數，降低換熱器的尺寸結構?？紤]到水蒸氣在翅片上析出大量冷凝水，為便其順利留下，翅片采用親水膜處理。此外，在本論文中的除濕機系統中，在風冷冷凝器的進出口之間設計一個流量調節閥，當流量調節閥全開時，風冷冷凝器里沒有制冷劑流過，機組出風溫度可達到蒸發器出口溫度。也就是說，本論文中的除濕機系統沒有調溫盲區。關鍵詞：除濕機蒸發器冷凝器壓縮機Thedesignof8kg/hchest-typedehumidifierAbstractTherelativehumidityoftheairplaysanimportantroleintheproductionprocessofindustrialproductsforagriculturalproductsandthecomfortablefeelinginourdailylife.Amajorityofareasinourcountrybelongtosubtropicalclimate.Especially,atYangtzeValleyandinsouthareaofit,therelativehumidityoftheairisrelativelyhigh.Therefore,intheseareas,thedemandofdehumidifyingtechnologyisparticularlyoutstanding.Dehumidifyingtechnologymainlyincludescoolingdehumidifier,soliddesiccant,andliquiddesiccant,etc.Bybeingusedcoolingdehumidification,chest-typedehumidifierhastheadvantagesofsimplestructure,operationconvenience,highreliability,andcontinuousdehumidification,etc.Currently,thetechnologyiswildlyappliedto
